应用层 ApplicationLayer Part Ⅰ

Principles of Network Applications

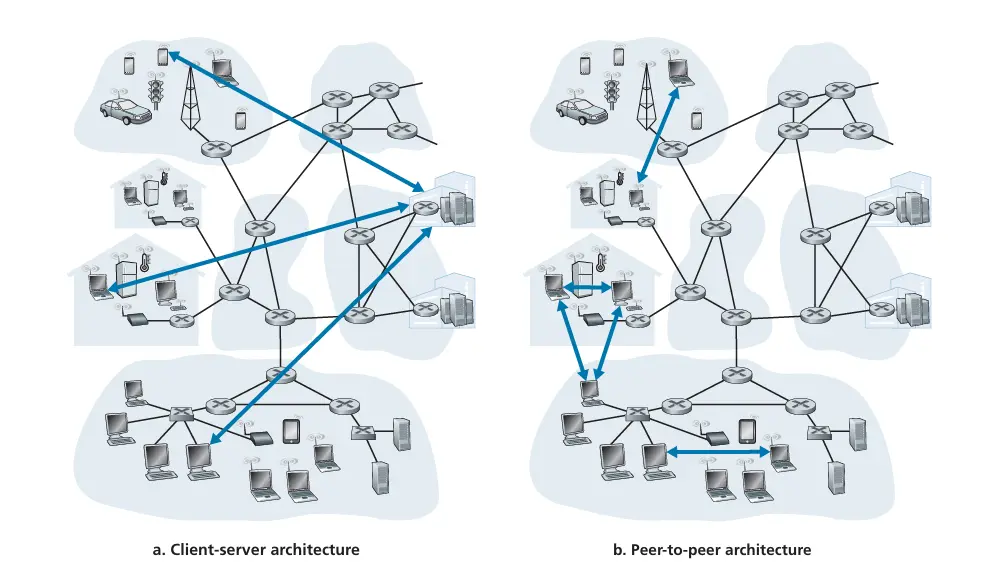

Network application architecture

应用程序体系结构（application architecture）由应用程序研发者设计，规定了如何在各种端系统上组织该应用程序。现代网络应用程序中所使用的两种主流体系结构：the client-server architecture 和 the peer-to-peer (P2P) architecture.

Client-Server Architecture

• Server

  • 总是在线（always on host）；
  • 永久的 IP 地址（permanent IP address）；
  • 配置在数据中心（often in data centers）；

• Client

  • 与服务器沟通联系；
  • 被间歇性（intermittently）的连接；
  • 拥有动态地址；
  • 客户之间不直接联系；

P2P Architecture

• 没有总是打开的服务器
• 任意一对主机(peer)直接相互通信
• 对等方间歇连接并且可以改变 IP 地址
• 自我可扩展性 self-scalability

P2P (Peer-to-Peer) 网络的自我可扩展性（self-scalability）是指网络的能力，随着参与节点数量的增加，其性能和效率不会显著下降，甚至可能会提高。这种特性是由 P2P 网络的分散性和去中心化特性赋予的。
在许多传统的客户端-服务器模型中，所有的请求都会集中到一台或几台服务器上，随着用户数量的增加，服务器可能会遭受过载，导致性能下降。然而，在 P2P 网络中，每个节点都可以成为数据的提供者和消费者，因此负载可以在所有的节点上进行分布，使得网络能够更好地扩展。
然而，这并不意味着 P2P 网络没有扩展性问题。例如，当网络规模变得非常大时，查找和路由可能会变得复杂和昂贵。因此，需要使用高效的查找和路由算法，例如分布式哈希表（DHT），来确保网络的可扩展性。

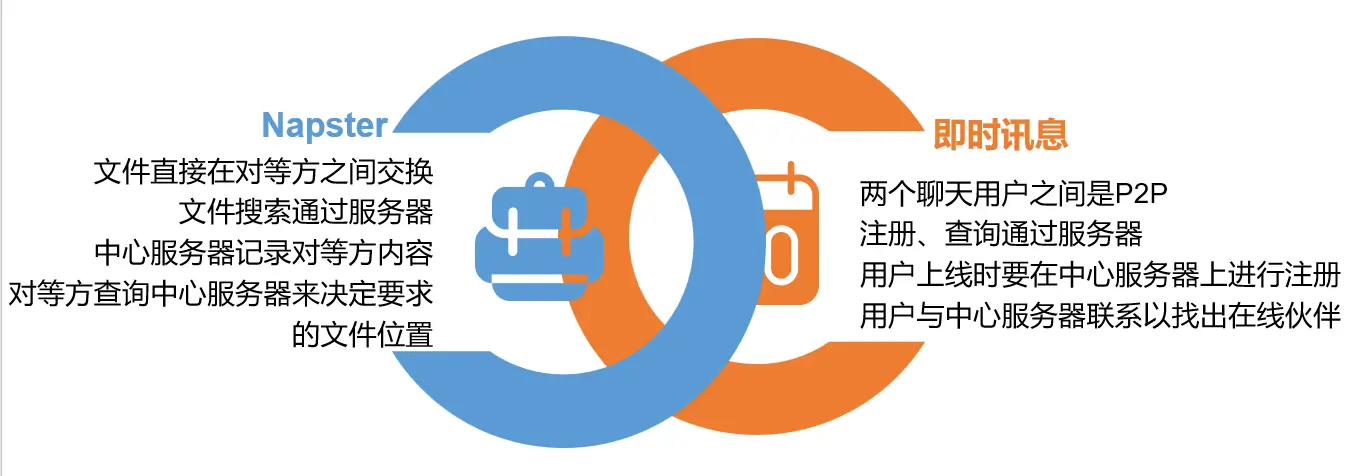

C/S 与 P2P 混合的体系结构

Processes Communicating

Client And Server Process

• 进程：运行在端系统中的程序
• 同一主机上的两个进程通过内部进程通信机制进行通信
• 不同主机上的进程通过交换报文(message)相互通信

客户进程：发起通信的进程；
服务进程：在会话开始时等待联系的进程；

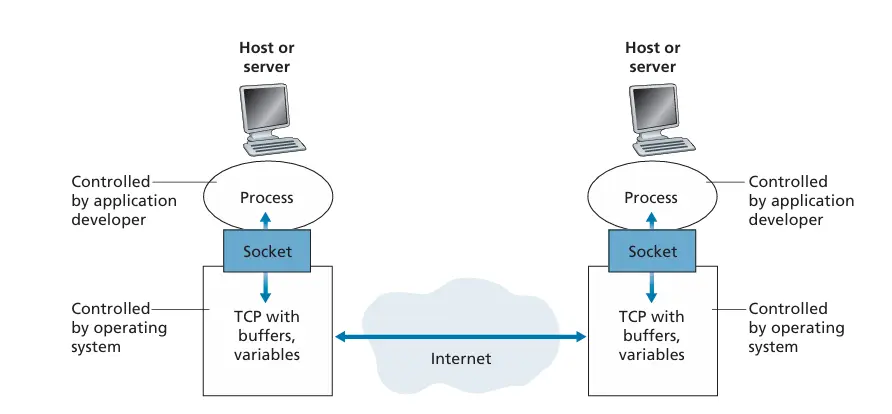

The Interface Between the Process and the Computer Network

大多数应用程序由许多互相通信的进程对(pairs of communicating processes)组成,任何两个进程之间发送的报文都需要经由底层的网络;套接字 Socket作为软件接口,向进程提供发送和接受报文功能

由于该套接字是建立网络应用的可编程接口，因此套接字被称为应用程序和网络之间的应用程序编程接口（Application Programming Interface，API）。

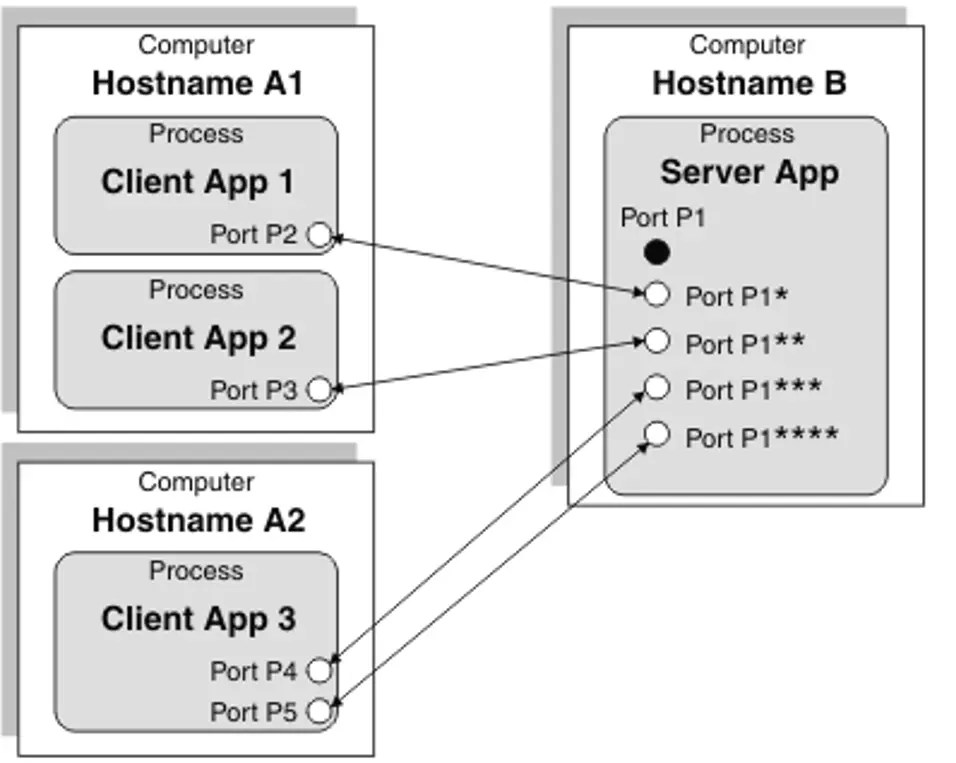

Addressing Processes

• IP Address 用于唯一标识 Internet 上的主机
• Port 用于标识目的主机的接受进程

发送进程还必须识别在主机中运行的接收进程（更具体地说，是接收信息的 Socket）。这个信息是必要的，因为通常一个主机可能运行着许多网络应用。目标端口号就是为了这个目的而设立的。一些流行的应用已经被分配了特定的端口号。例如，Web 服务器被标识为 80 号端口。邮件服务器进程（使用 SMTP 协议）被标识为 25 号端口。

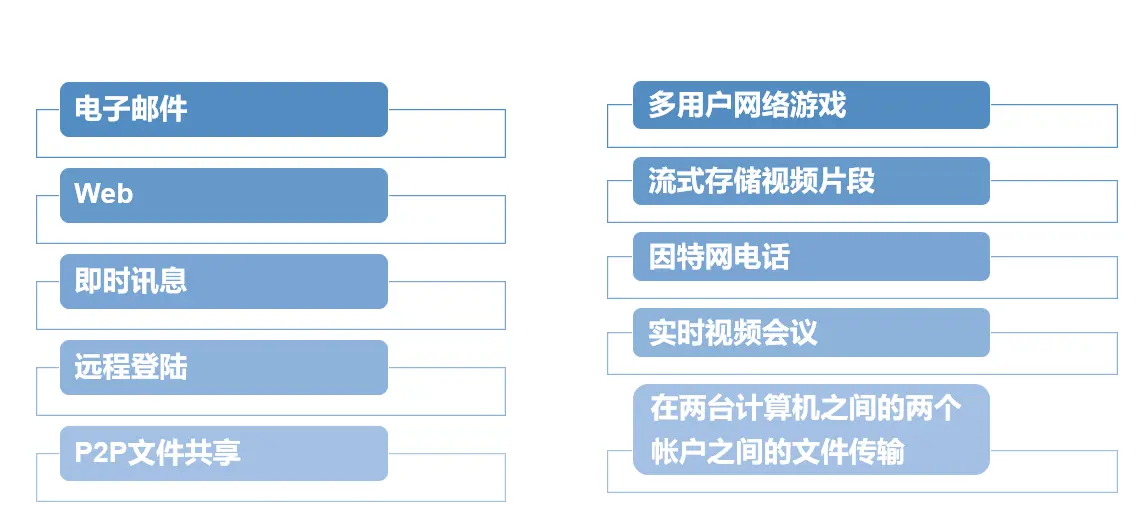

Transport Services Available to Applications

1. Reliable Data Transfer

   • 一些应用需要 100%可靠数据传输,如金融应用
   • loss-tolerant applications 允许丢包(loss),常见的有多媒体应用,如视频通话等

2. Throughout

   • 具有吞吐量要求是应用程序被称为带宽敏感的应用（bandwidth-sensitive application）；
   • 弹性应用（elastic application）能够根据当时可用的带宽或多或少地利用可供使用的吞吐量；

3. Timing

   • 低延时（low delay）要求；

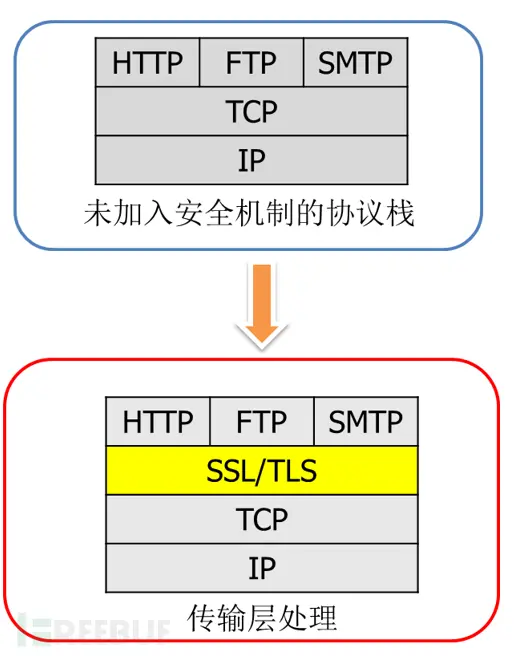

4. Security

   • 传输数据的 Cryption&Decryption
   • Confidentiality(保密性)
     • 数据完整性 Data Integrity
     • 终端验证 end-point authentication

   Application	Data Loss	Throughtput	Time-Senstive
   文件传输	No loss	elastic	no
   电子邮件	No loss	elastic	no
   Web	No loss	elastic	no
   实时音频/视频	Loss-tolernet	音频: 几 kbps-1Mbps	yes,100 msec
   存储音频/视频	Loss-tolernet	视频:10kbps-5Mbps	yes, 几秒
   交互式游戏	Loss-tolernet	视频:10kbps-5Mbps	yesy, 100 msec
   即时讯息	No loss	几 kbps 以上 elastic	yes and no

Transport Services Provided by the Internet

Application Layer Protocols

应用层协议（Application Layer Protocols）定义了在不同端系统上运行的应用程序进程如何相互传递消息。具体来说，应用层协议定义了：

• 交换的消息类型，例如，请求消息和响应消息
• 报文类型的语法：报文中的各个字段及其详细描述
• 字段的语义，即包含在字段中的信息的含义
• 进程何时、如何发送报文及对报文进行响应

应用层协议根据其是否公开可供所有人使用，可以分为两种类型：公共领域协议和专用协议:

• 公共领域协议:由 RFC 文档定义,可供所有人使用,例如 HTTP,SMTP,POP3
• 专用协议:由公司或组织定义,例如 Skype, KaZaA

RFC，全称是 Request for Comments（征求意见书），是由互联网工程任务组（IETF）出版的一系列备忘录，用于描述、规定或者建议互联网标准、协议、程序、或者概念。RFC 文档是互联网技术和协议的主要来源，包括了诸如 TCP/IP、HTTP、SMTP 等核心互联网协议的规范。
RFC 文档的内容可以是互联网社区的共识、工作小组的产品、个人的观点，或者只是为了获取公众的反馈。RFC 文档一旦发布，编号就不再改变，如果需要对 RFC 进行修改或者更新，会以新的 RFC 编号发布。
值得注意的是，尽管 RFC 是"征求意见书"的缩写，但是大部分 RFC 文档实际上是互联网标准的官方规范，而不仅仅是征求意见的提案。

Network Applications

The Web and HTTP

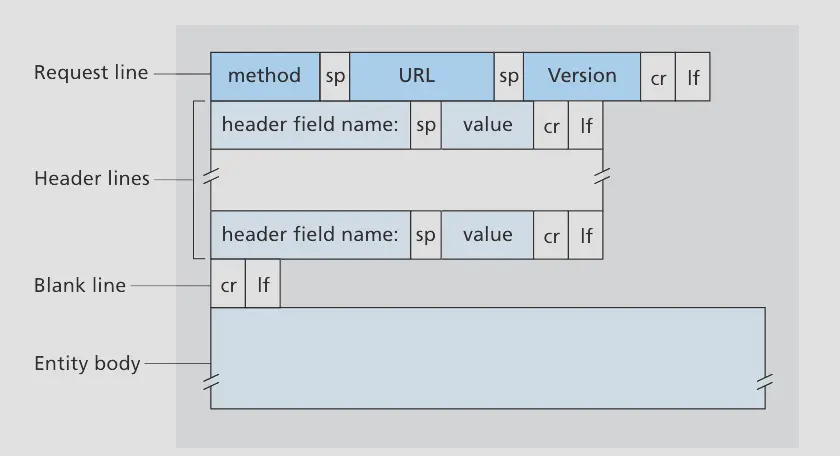

Overview of HTTP

• 网页 WebPage，或称 Document由许多对象 Object组成。
• 对象就是文件，可以是 HTML 文件, JPEG 图像, Java applet, 音频文件…
• 多数网页由单个基本 HTML 文件 base HTML和若干个所引用的对象构成
• 每个对象被一个 统一资源定位符 URL Uniform Resource Locator寻址
• **Web 浏览器（Web browser）**实现了 HTTP 的客户端；**Web 服务器（Web server）**实现了 HTTP 的服务器端；
• HTTP 使用 TCP 作为运输协议；
• HTTP 超文本传输协议（HyperText Transfer Protocol）
• 因为 HTTP 服务器不维护客户先前的状态信息， 是无状态协议（stateless protocol）；

维护状态的协议非常复杂

• 必须维护过去历史 (状态信息)

• 如果 server/client 崩溃, 它们各自的状态视图可能不一致, 因此必须保持协调一致。

http://www.someschool.edu/someDept/pic.gif👆🏻协议      👆🏻主机名         👆🏻路径名

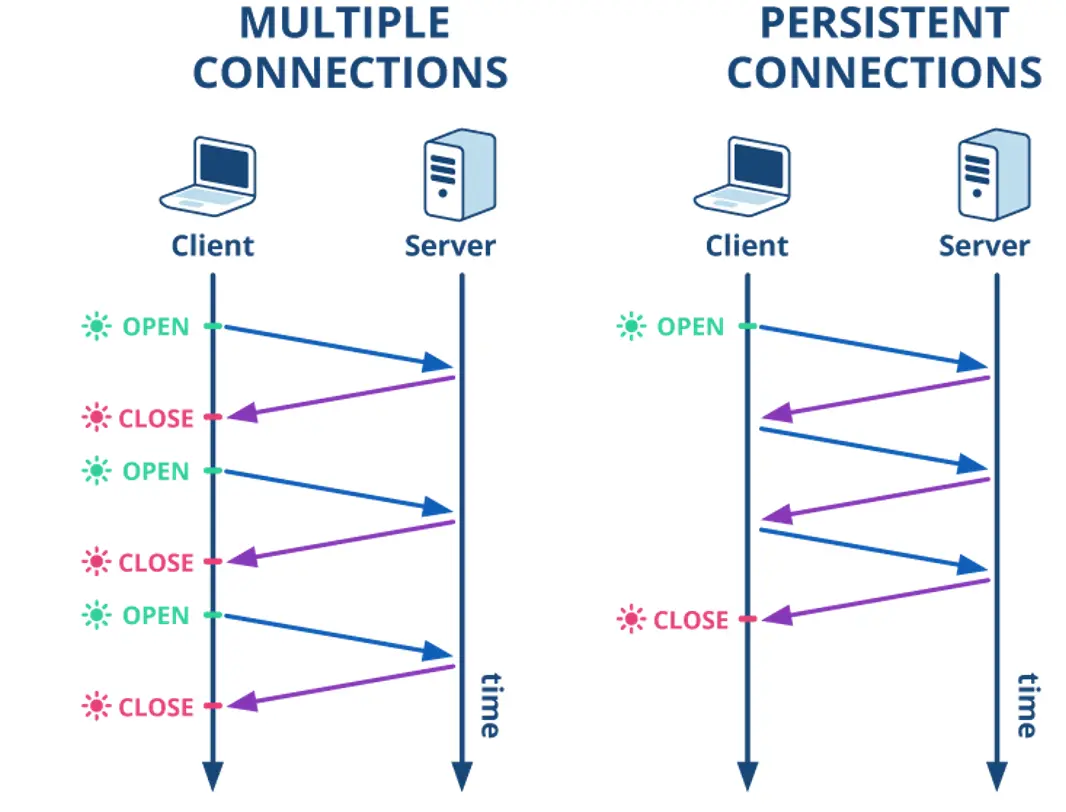

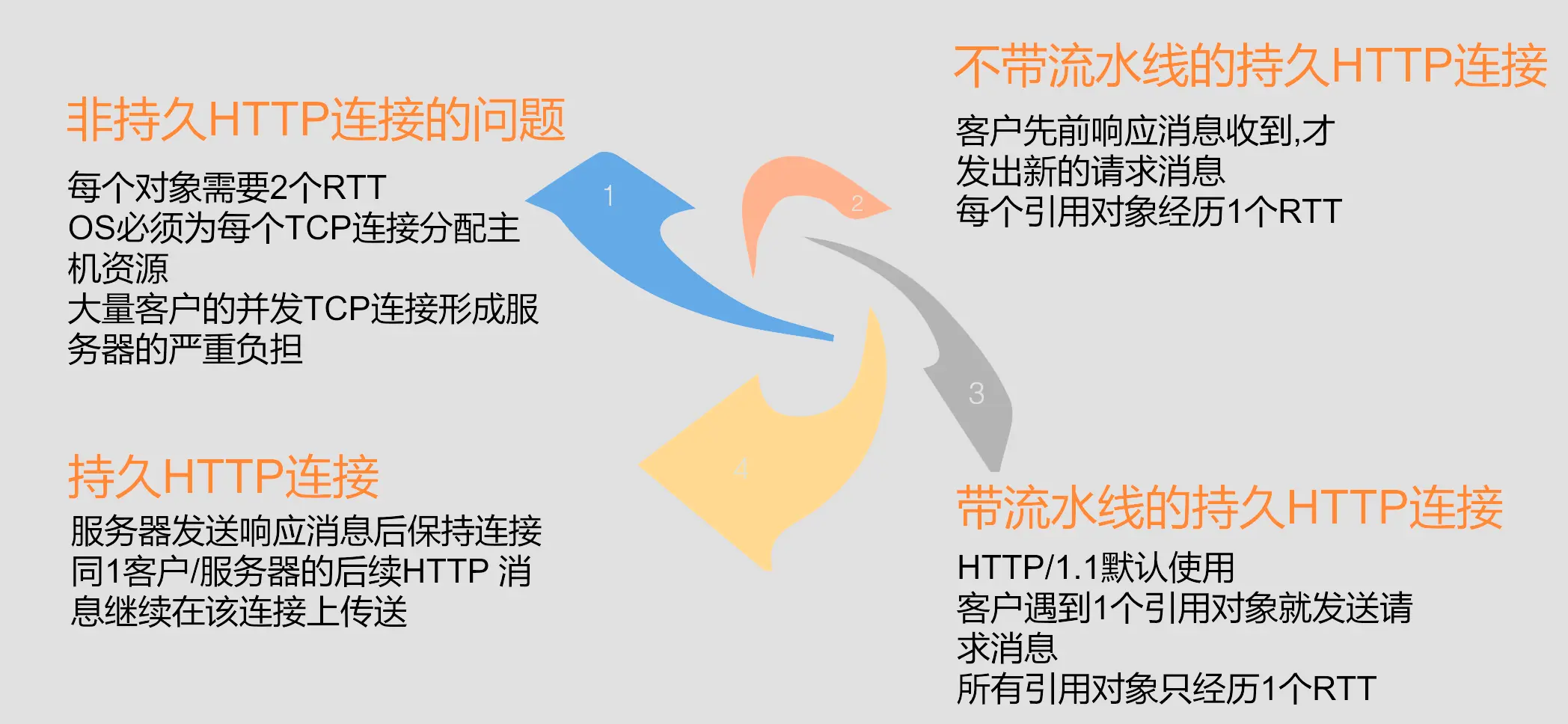

Non-Persistent and Persistent Connections

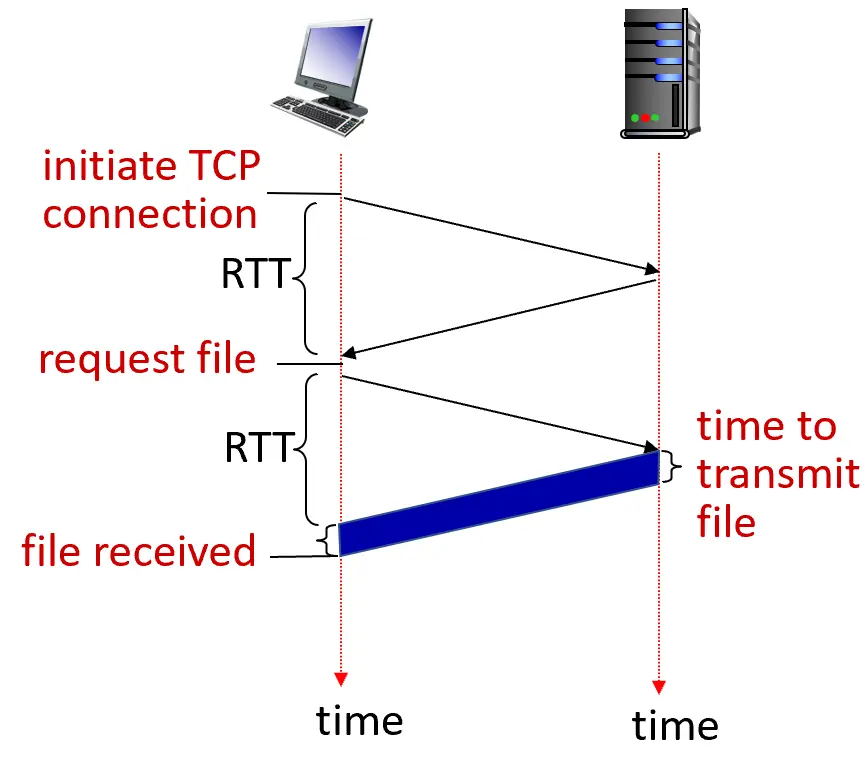

非持久 HTTP 连接

• 每个 TCP 连接上只传送一个对象，下载多个对象需要建立多个 TCP 连接
• HTTP/1.0 使用非持久 HTTP 连接

持久 HTTP 连接

• 一个 TCP 连接上可以传送多个对象
• HTTP/1.1 默认使用持久 HTTP 连接

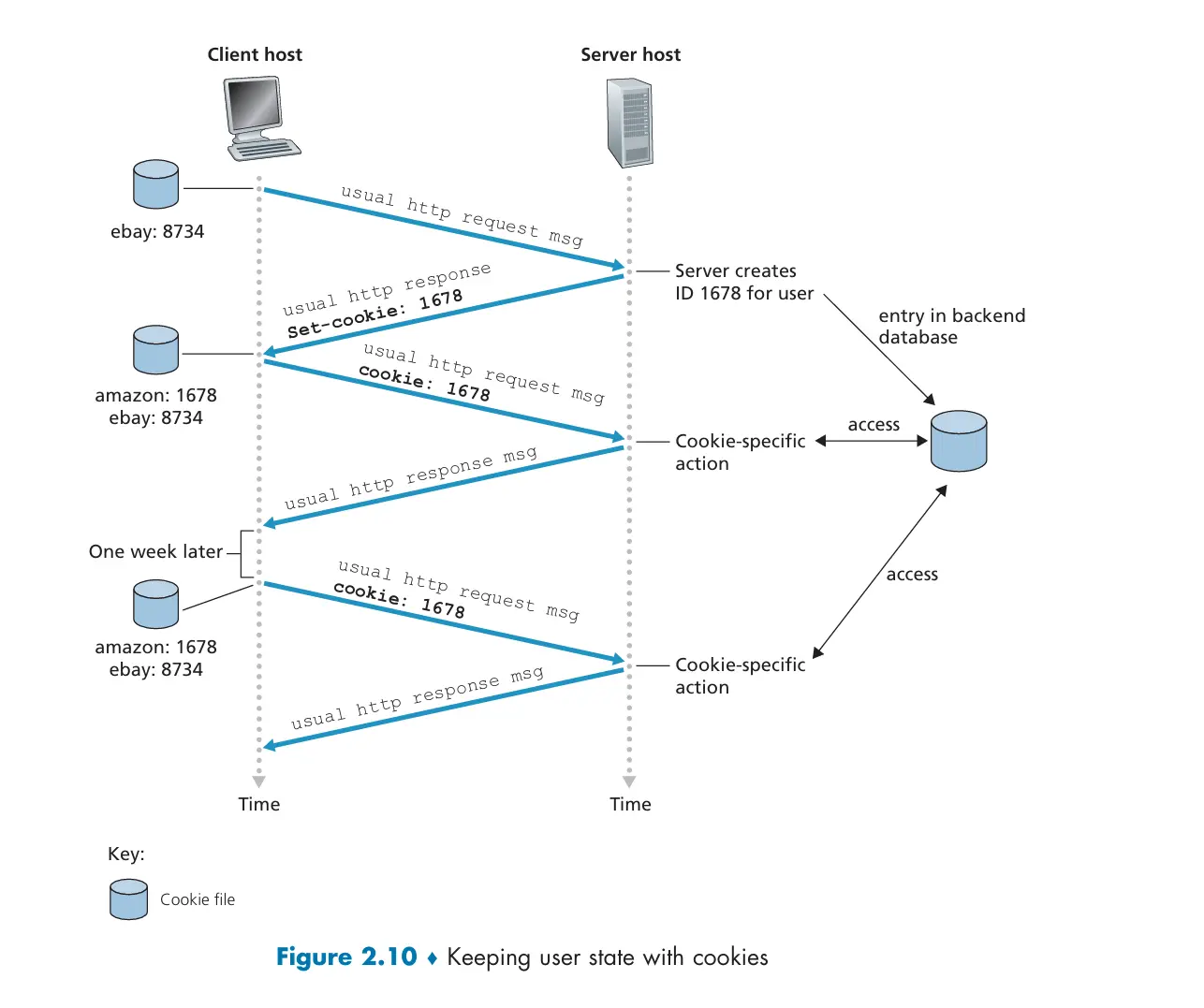

User-Server Interaction: Cookies

前面提到 HTTP 服务器为无状态的，而一个 Web 站点通常希望能够识别用户，可能是因为服务器希望限制用户的访问，或者因为它希望把内容与用户身份联系起来。为此，HTTP 使用了 cookie(最初被称作 magic cookie)🍪
Magic_cookie

cookie technology has four components:

1. a cookie header line in the HTTP response message;
2. a cookie header line in the HTTP request message;
3. a cookie file kept on the user’s end system and managed by the user’s browser
4. a back-end database at the Web site.

Cookies 跟踪用户
cookies 允许网站更加了解你
你可以提供名字和 e-mail 给网站
广告公司通过网站获得信息
Cookies 不适合游动用户
Cookie 可用于
跟踪用户在给定网站上的行为（第一方 cookie）
在多个网站上跟踪用户行为（第三方 cookie），而无需用户选择访问跟踪器网站！
跟踪可能对用户不可见：可能是一个不可见的链接
通过 Cookie 进行的第三方跟踪：在 Firefox、Safari 浏览器中默认禁用，将于 2023 年在 Chrome 浏览器中禁用

Web Caching(proxy server)

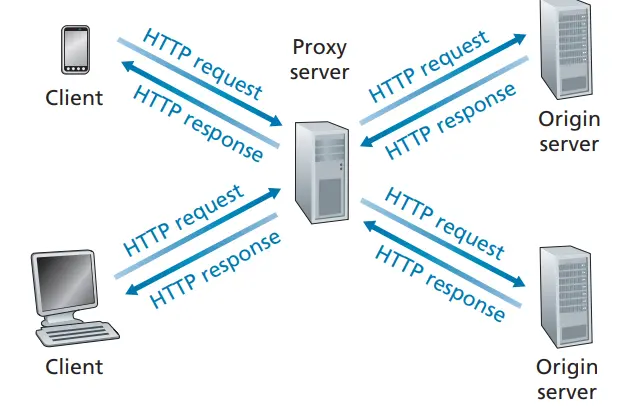

Web 缓存器 Web cache,也称代理服务器 proxy server，设计它的目标是代表**初始 Web 服务器（origin server）**满足 HTTP 请求;一般的，Web 缓存器既是服务器又是客户机,典型的缓存器由 ISP 提供（大学、公司或居民 ISP）;引入 Weh 缓存器减少了对客户机请求的响应时间,内部网络与接入链路上的通信量,并从整体上大大降低因特网上的 Web 流量

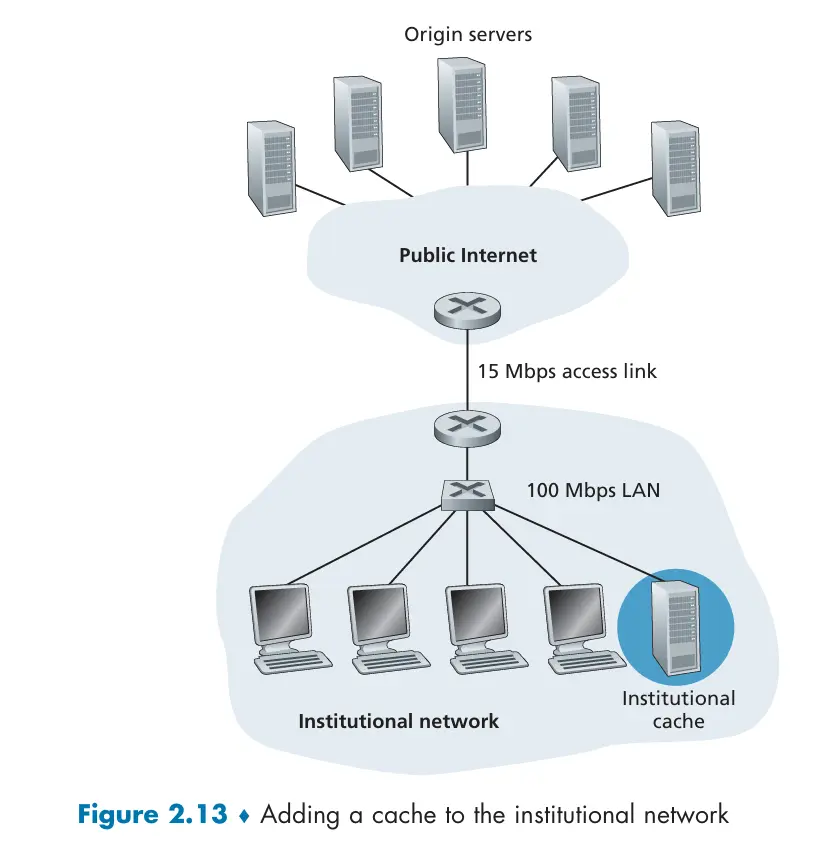

如图,加入 cache 后,客户端请求的对象可能在缓存器中(称作缓存命中),缓存器直接返回给客户端;图中接入链路(access link)的速率为 15Mbps,远低于局域网的网络速率,$total delay = LAN delay + access dalay + Internet delay$,可见接入时延为该例中提升传播速率的瓶颈;可选择更快的接入链路,但这需要更多的费用;而缓存器可以减少接入链路上的流量,从而减少接入时延,同时费用相对较低

LAN delay: 在局域网中传输一个报文所需的时间
Access delay: 在两个路由器之间传输一个报文所需的时间
Internet delay: 在因特网中传输一个报文所需的时间

Request Steps:

1. 浏览器创建一个到 Web 缓存器的 TCP 连接，并向 Web 缓存器中的对象发送一个 HTTP 请求；
2. Web 缓存器进行检查，看看本地是否存储该对象副本。如果有，Web 缓存器向客户返回该对象；
3. 如果缓存器中没有该对象，它就打开一个与该对象的初始服务器的 TCP 连接。Web 缓存器向初始服务器发送请求，并得到初始服务器的响应；
4. 当 Web 缓存器接受对象后，在本地创建给对象的副本，并向客户发送响应报文返回该对象；
   通过使用内容分发网络（Content Distribution Network，CDN），Web 缓存器正在因特网中发挥着越来越重要的作用。


尽管高速缓存器能减少用户感受到的响应时间，但引入了一个新的问题，即存放在缓存器中的副本可能陈旧的。为验证缓存器中的副本是否仍然有效，你可以使用条件 GET 请求,参照如下 python 代码

import socket# 定义报文内容和首部request = "GET /index.html HTTP/1.1\r\n"request += "Host: www.baidu.com\r\n"request += "If-Modified-Since: Sat, 01 Jan 2022 00:00:00 GMT\r\n"request += "Connection: close\r\n\r\n"# 创建套接字并连接目标服务器s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)s.connect(('www.baidu.com', 80))# 发送报文s.send(request.encode())response = b""while True:    data = s.recv(4096)    if not data:        break    response += dataprint(response.decode())s.close()[OUTPUT]HTTP/1.1 200 OKAccept-Ranges: bytesCache-Control: no-cacheContent-Length: 9508Content-Type: text/htmlDate: Fri, 29 Mar 2024 13:00:29 GMTP3p: CP=" OTI DSP COR IVA OUR IND COM "P3p: CP=" OTI DSP COR IVA OUR IND COM "Pragma: no-cacheServer: BWS/1.1Set-Cookie: BAIDUID=E79C6BEF6A7F8AA35FBC1FD6742520D8:FG=1; expires=Thu, 31-Dec-37 23:55:55 GMT; max-age=2147483647; path=/; domain=.baidu.comSet-Cookie: BIDUPSID=E79C6BEF6A7F8AA35FBC1FD6742520D8; expires=Thu, 31-Dec-37 23:55:55 GMT; max-age=2147483647; path=/; domain=.baidu.comSet-Cookie: PSTM=1711717229; expires=Thu, 31-Dec-37 23:55:55 GMT; max-age=2147483647; path=/; domain=.baidu.comSet-Cookie: BAIDUID=E79C6BEF6A7F8AA30F2B2E6688EB66DE:FG=1; max-age=31536000; expires=Sat, 29-Mar-25 13:00:29 GMT; domain=.baidu.com; path=/; version=1; comment=bdTraceid: 1711717229235279668210477533425964763324Vary: Accept-EncodingX-Ua-Compatible: IE=Edge,chrome=1X-Xss-Protection: 1;mode=blockConnection: close# html filedata data ... data

Electronic Mail in the Internet

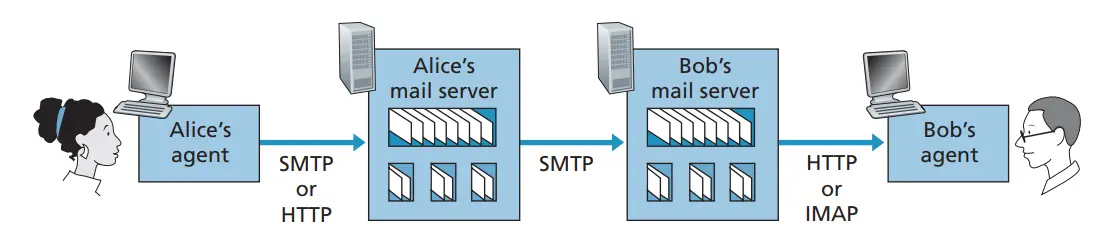

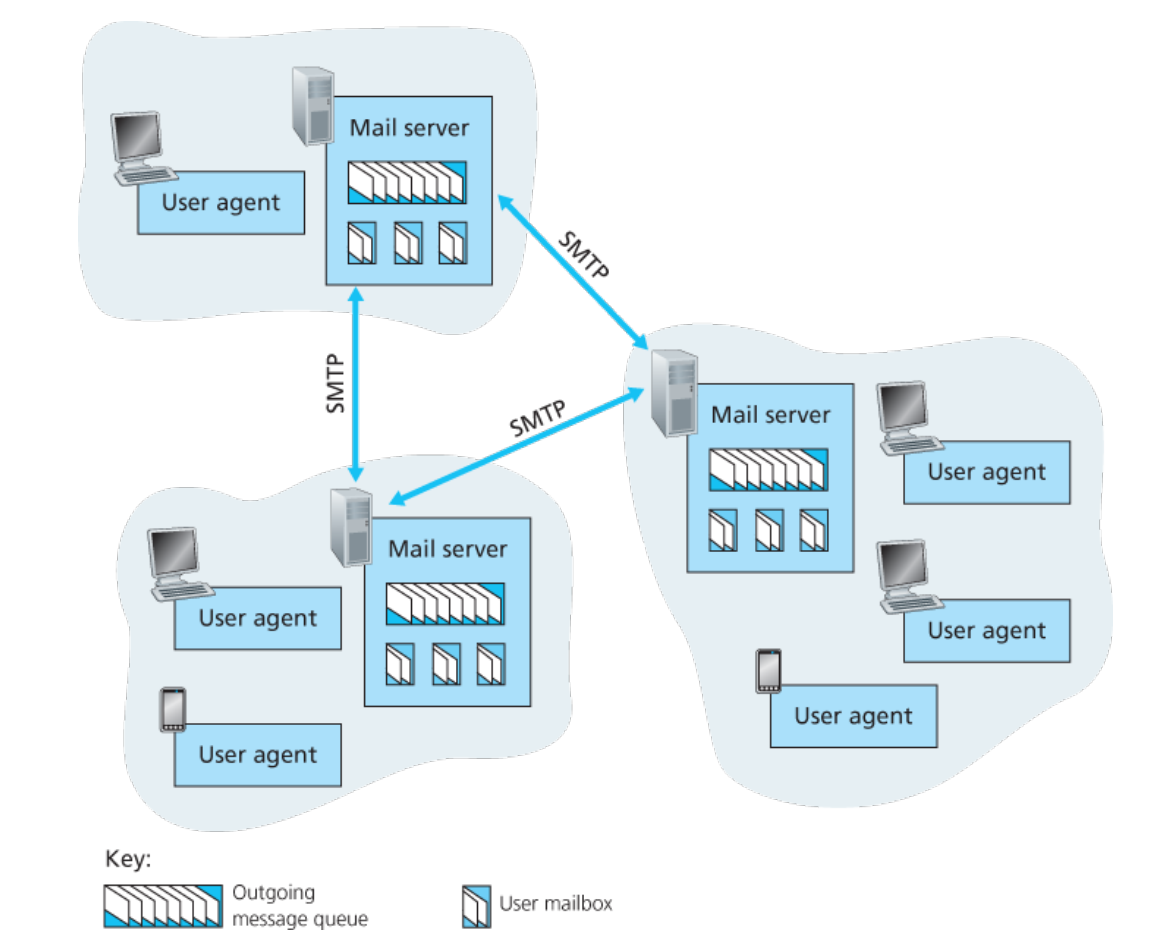

邮箱系统的 3 个主要组成部分:

• 用户代理 user agents
  • 允许用户阅读,回复,转发,保存,编辑邮件；
  • 服务器上存储的传入和传出的消息；
  • 例如：Outlook, foxmail 等
• 邮件服务器 mail servers
  • 邮箱（mailbox）包括用户传入的消息；
  • 报文队列（message queue）中为待发送的邮件报文；
• 简单邮件传送协议 SMTP


SMTP

SMTP 服务概述

**SMTP（Simple Mail Transfer Protocol）**是一种用于电子邮件传输的标准协议。它定义了电子邮件客户端（如邮件程序）和邮件服务器之间的通信规则，以便可靠地将邮件从发送方传递到接收方。

• SMTP 使用持久连接
• SMTP 要求邮件消息(header & body)必须是 7-bit ASCII
• SMTP 服务器使用 CRLF.CRLF 来判断邮件消息的结束

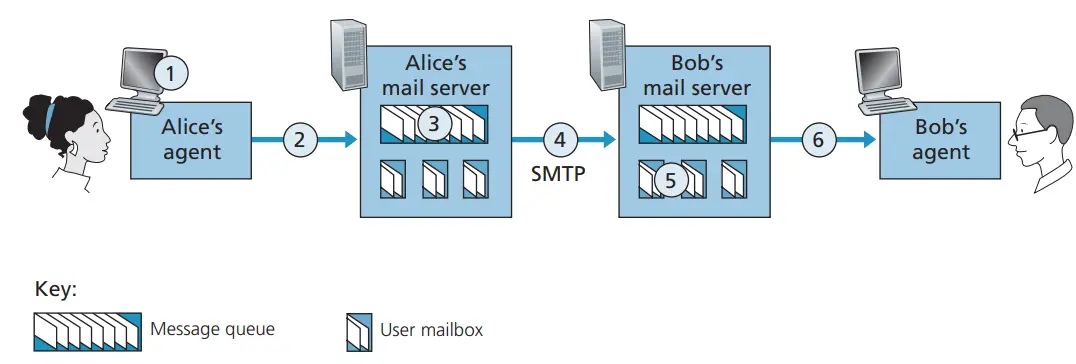

• 用户代理与发送服务器的连接：用户代理（例如电子邮件客户端）使用 SMTP 协议与发送服务器建立连接。连接过程包括身份验证和协议握手等步骤。
  用户代理提交邮件：
  用户代理将邮件发送到发送服务器。邮件的内容、收件人、发件人等信息被打包成一个 SMTP 消息。
• 发送服务器的邮件传递：发送服务器接收到用户代理提交的邮件后，开始根据收件人的电子邮件地址确定邮件的路由。它可能会通过 DNS 查找 MX 记录来找到目标邮件服务器，并将邮件转发给目标邮件服务器。
• 目标邮件服务器的接收与存储：目标邮件服务器接收到邮件后将其存储，并等待用户代理或接收器以后续协议（如 POP3 或 IMAP）请求获取邮件。
• 用户代理收取邮件：用户代理使用 POP3 或 IMAP 协议从接收服务器上下载邮件，并将邮件显示在用户界面上供用户查看和管理。

SMAP 与 HTTP 的区别

Mail Message Format

一般格式如下：

To:发件人地址From:收件人地址Subject:邮件主题...邮件正文

MIME: Multipurpose Internet mail Extensions 多用途因特网邮件扩展, RFC 2045, 2046;增添额外的信头头部声明 MIME content-type,实现多媒体邮件

From: [email protected]To: [email protected]Subject: Picture of yummy crepe.MIME-Version: 1.0Content-Transfer-Encoding: base64Content-Type: image/jpegbase64 encoded data ....................................base64 encoded data

Mail Access Protocols

收件人的用户代理不能使用 SMTP 得到报文，因为取得报文是一个 pull 操作，而 SMTP 协议是一个 push 协议。通过引用一个特殊的邮件访问协议来解决这个问题，该协议将收件人邮件服务器上的报文传送给他的本地

• SMTP: 递送/存储邮件消息到接收者邮件服务器
• 邮件访问协议: 从服务器获取邮件消息
  • POP3: Post Office Protocol-Version3 邮局协议[RFC 1939]110 端口号
    身份认证 (代理 <–>服务器) 并 下载邮件消息
  • IMAP: Internet Message Access Protocol [RFC 3501] 143 端口
    更多功能特征,允许用户像对待本地邮箱那样操纵远程邮箱的邮件
  • HTTP: Hotmail , Yahoo! Mail, etc.

POP3 VS IMAP
